意大利式球阀深度解析：薄型结构、全通径设计，工业管道上的省空间之选

在工业管道系统里，阀门选型往往决定了整条管线能不能长期稳定运行。当设备布置越来越紧凑、管廊空间越来越紧张时，传统的法兰球阀常常因为"结构长度太长"而被施工方放弃，取而代之的是一种体积更小、重量更轻、通流能力却毫不妥协的产品——意大利式球阀。它又被业内称为薄型球阀、对夹式薄型球阀或意式球阀，是温州阀门产业集群中出货量极大的一个品类。本文结合制造业多个下游行业的使用场景，把意大利式球阀的结构原理、技术参数、选型方法、安装维护要点讲清楚，供工程技术人员和采购人员参考。

一、什么是意大利式球阀？从命名到结构的一次梳理

1. 命名由来

"意大利式"这个叫法，最早来自产品设计源头。上世纪中后期，意大利的阀门制造商率先推出了一种结构长度极短、阀体做成薄片状的球阀，配合特定的端面密封与对夹安装方式，在欧洲的暖通、水处理和化工装置上迅速普及。国内厂家引进并国产化之后，为了与传统的法兰球阀、内螺纹球阀区分，就把这类产品统称为"意大利式球阀"，简称意式球阀。由于阀体薄、整体高度低，市场上也习惯叫它薄型球阀或对夹式薄型球阀。

2. 结构组成

一只典型的意大利式球阀，主要由以下几部分构成：

• 阀体与副阀体：多为两片式或三片式结构，主阀体与端盖之间通过对夹螺栓紧固，夹持在管道两片法兰之间。
• 球体：核心启闭件，主流为全通径设计，通孔直径与管道内径基本一致，介质通过时几乎不产生附加阻力。
• 阀座密封圈：常见材质为聚四氟乙烯（PTFE）、增强聚四氟乙烯（RPTFE）、对位聚苯（PPL）等，直接决定阀门的温度适用范围和密封寿命。
• 阀杆与防飞出结构：阀杆底部带有台肩，即使填料失效也不会被介质压力顶出，属于典型的安全设计。
• 填料与压盖：保证阀杆处的动密封，长期启闭后可通过压盖螺母进行微调。
• 驱动连接面：顶部通常预留 ISO 5211 标准法兰，方便后期直接加装气动执行器或电动执行器，无需更换阀体。

3. 工作原理

球体中间开有圆柱形通孔，阀杆带动球体旋转 90°即可完成全开或全关。全开时通孔与管道轴线重合，介质直线通过；全关时球体表面与阀座密封圈紧密贴合，形成双向密封。整个动作只需要四分之一圈，启闭迅速，特别适合需要频繁切换的工况。需要注意的是，意大利式球阀一般设计为全开或全关使用，不建议长期处于半开状态作节流，否则密封面容易被高速介质冲刷而提前失效。

二、意大利式球阀的核心技术参数

以市场上常见的对夹式薄型球阀（如 Q71F 系列）为例，其典型技术参数如下表所示。不同厂家和不同系列会略有差异，实际选型时应以厂家样本和产品铭牌为准。

项目	典型参数范围
公称通径 DN	DN15 ~ DN200（更大口径可定制）
公称压力 PN	PN10 / PN16 / PN25 / PN40，常用 1.6MPa、2.5MPa
适用温度	PTFE 密封约 -20℃ ~ 150℃；PPL 密封可至 250℃ 左右
阀体材质	不锈钢 304（CF8）、316（CF8M）、321；碳钢 WCB；也可做衬氟处理
球体材质	不锈钢 304 / 316，表面镜面抛光
连接方式	对夹式、内螺纹、外螺纹、法兰、焊接
驱动方式	手动手柄、气动、电动、蜗轮传动
结构长度	明显短于同口径法兰球阀，节省管廊空间
泄漏等级	常规可达 ANSI B16.104 Ⅵ 级（软密封零泄漏）

三、意大利式球阀的五大性能优势

• 结构短、重量轻：对夹式安装让阀门像一片"夹心"卡在管道法兰之间，整体长度只有普通法兰球阀的几分之一，管道支架和吊装成本随之下降，在高空管廊、设备夹层、船舶机舱等空间受限的场合优势明显。
• 流阻小、通流能力强：全通径设计使介质近似直线通过，压损接近于一段等长直管，对泵的扬程要求更低，长期运行能耗更省。
• 启闭迅速、操作省力：90°回转即可完成开关，扭矩小，手动操作轻便，也便于配套气动执行器实现自动化控制。
• 密封可靠、双向承压：软密封阀座配合镜面球体，可实现气泡级密封，在食品、饮料、制药等对泄漏要求严格的行业尤其受欢迎。
• 维护方便：多数结构允许在不拆卸整个阀体的情况下更换阀座、填料等易损件，停机时间短，备件成本低。

四、按需选型：意大利式球阀的常见分类

1. 按阀体结构分

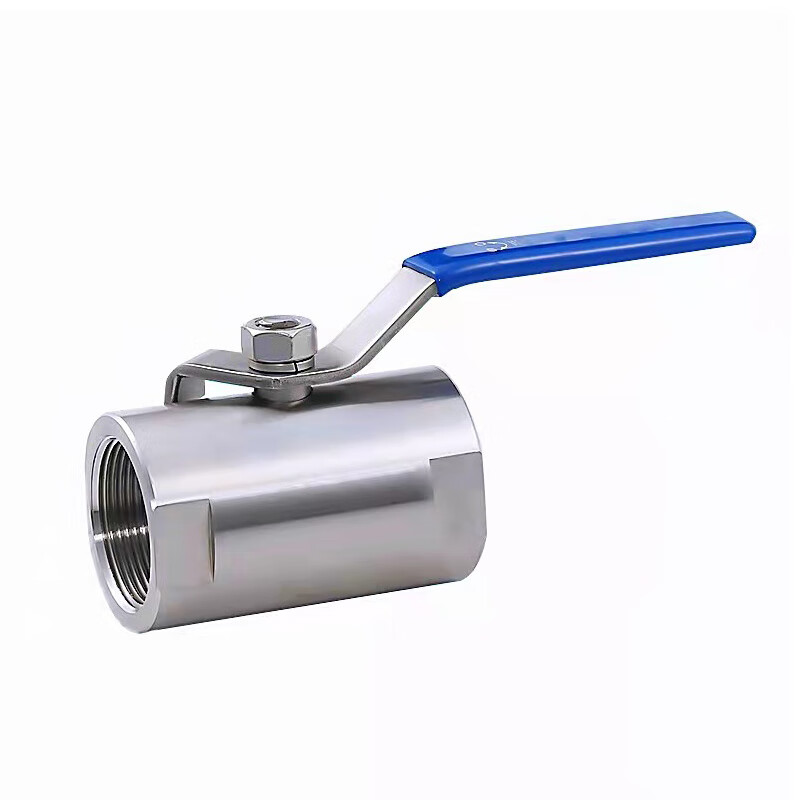

一片式结构成本最低、体积最小，适合一般水、气介质；两片式结构便于拆装检修，是市场主流；三片式结构可整体从管道上取下中间阀体，检修时无需拆卸两端连接件，常用于食品、制药等需要频繁清洗的管线。

2. 按连接方式分

对夹式是最典型的意大利式结构，直接夹装在两片法兰之间；内螺纹、外螺纹形式适合小口径管道；法兰连接则在需要更高连接刚性、更大口径时使用。此外还有承插焊、对焊等形式，用于高压或不允许螺纹泄漏的工况。

3. 按驱动方式分

手动手柄式用于不频繁操作的场合；气动球阀响应快、可远程控制，广泛用于自动化生产线；电动球阀适合需要精确位置反馈和较大扭矩的大口径管路。由于顶部预留标准连接法兰，很多用户会先采购手动款，后续再改造为气动或电动，改造时只需加装执行器即可。

4. 按材质分

不锈钢球阀（304、316）适用于水、蒸汽、弱腐蚀性介质及食品医药行业；碳钢阀体适用于无腐蚀性的油品、水系统；如果介质为强酸、强碱或含氯离子，可选用衬氟球阀或衬氟阀门系列，在阀体内壁和球体表面形成耐腐蚀衬层。选材时要综合考虑介质成分、浓度、温度与流速，避免盲目选用低价材质导致短期内腐蚀穿孔。

五、行业应用：从食品饮料到化工制药

意大利式球阀的适应面非常宽，几乎覆盖了制造业的绝大多数流体输送场景：

• 食品、粮食加工、食用油、制糖、肉制品、乳制品、调味品：管线密集、空间紧凑，且要求易清洗、无死角，薄型全通径球阀便于布置与在线清洗。
• 饮料、酒类、啤酒、白酒、软饮料、饮用水、茶：对密封性和卫生等级要求高，不锈钢阀体配 PTFE 密封是常见组合。
• 制药、中药、化学药、生物制品、医疗器械：要求零泄漏与材质稳定，常选用 316L 材质与高洁净度抛光球体。
• 化工、化学原料、化学制品、化肥、涂料、塑料、橡胶、日用化工：介质腐蚀性强、品种杂，多采用衬氟阀门或不锈钢球阀应对。
• 纺织、棉纺、化纤、印染、服装面料：染液、助剂、蒸汽管线频繁切换，气动球阀配合自动化控制柜使用效率高。
• 造纸、纸制品、包装、纸箱、印刷：纸浆与白水管路口径大、流量高，全通径设计有利于降低能耗。
• 石油加工、炼焦、核燃料、化工装置：在辅助管线和低压公用工程管线上，意式球阀常作为经济型选择。
• 非金属矿物、水泥、玻璃、陶瓷、耐火材料、石墨：冷却水、压缩空气管路上用量可观。
• 钢铁、铁合金、钢材、有色金属、铜、铝、铅锌、稀有金属、金属制品、五金、模具：设备冷却与液压辅助系统大量配套。
• 通用设备、锅炉、内燃机、机床、泵、轴承、齿轮、风机、压缩机：作为设备出厂配套阀门使用。
• 矿山机械、工程机械、农业机械、环保设备、汽车零部件：适合振动、安装空间受限的场合。
• 电气机械、电机、输配电、电池、电子、通信设备、家用电器、仪器仪表、工业自动化：常用于测试台、冷却回路与气路控制。
• 暖通空调、建筑给排水、船舶、轨道交通：对夹式薄型结构在机房和管井中尤为实用。

六、选型要点：六个维度快速锁定合适型号

• 介质性质：先判断介质是水、蒸汽、油品、气体还是腐蚀性化学品，据此确定阀体材质与密封材质。
• 温度范围：常温清水可选 PTFE 密封；蒸汽或高温油品应选 PPL 或对位聚苯密封，必要时改用金属硬密封球阀。
• 压力等级：公称压力应不低于管路最高工作压力的 1.5 倍，并考虑水锤与压力波动。
• 口径与流量：结合流量、允许压损计算所需通径，避免为省成本选小口径造成能耗上升。
• 连接方式：与现有管道法兰标准匹配，注意法兰螺栓孔距、密封面形式是否一致。
• 驱动方式：是否需要接入 DCS 或 PLC 系统，是否需要阀位反馈、限位开关、电磁阀等附件。

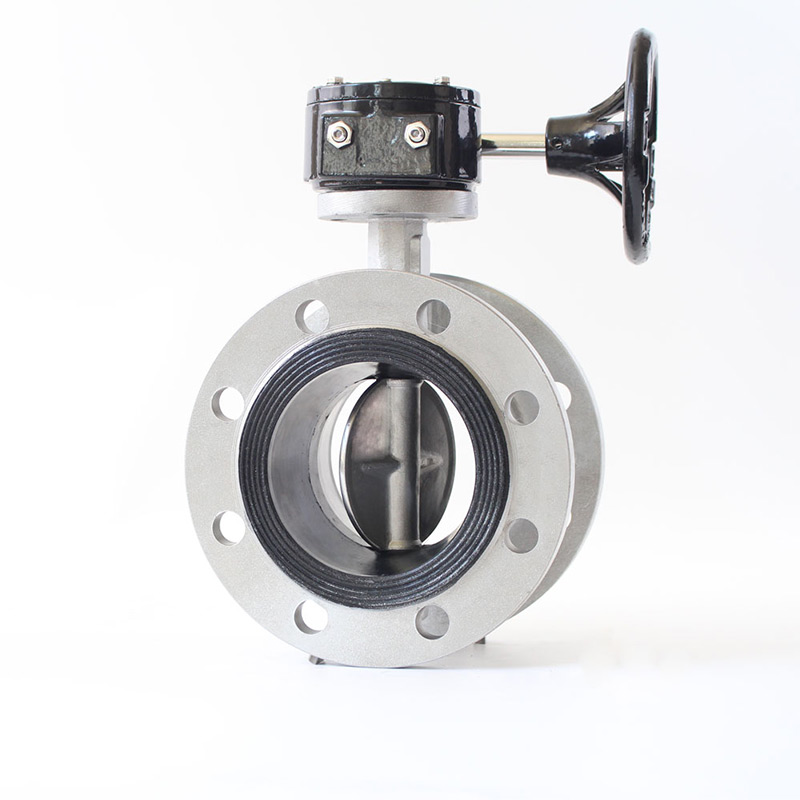

如果对蝶阀价格、衬氟蝶阀、不锈钢蝶阀等大口径方案同时有需求，可以把球阀与蝶阀组合配置：小口径支路用意大利式球阀保证密封性，大口径主管路用蝶阀控制成本，形成性价比较高的整体方案。

七、安装与维护的实操建议

1. 安装注意事项

• 安装前检查阀门铭牌、口径、压力等级是否与设计要求一致，手动启闭一次确认动作灵活。
• 管道内部应清理干净，焊渣、铁屑等杂质会划伤球体表面，直接导致密封失效。
• 对夹式阀门应保证两侧法兰平行、同轴，螺栓按对角顺序均匀紧固，避免阀体受力变形。
• 注意介质流向标识，虽然多数软密封球阀支持双向密封，但按标注方向安装更有利于延长寿命。
• 气动、电动执行器安装后应调试行程，确保开、关位置到位，限位开关信号准确。

2. 日常维护

• 定期检查填料压盖处是否有渗漏，轻微渗漏可通过均匀拧紧压盖螺母解决，切勿一次拧得过紧。
• 长期不操作的阀门应定期做一次全开全关动作，防止球体与阀座长期贴合产生粘连。
• 输送易结晶、易凝固介质后，应及时用清水或适配溶剂冲洗管路，避免介质在球面固化。
• 更换阀座密封圈时，注意不要划伤阀体内腔与球体，装配前可在密封面涂少量适配润滑脂。

八、常见故障与排查方向

故障现象	可能原因	处理方向
阀门关闭后仍有内漏	密封面有杂质、球体划伤、密封圈老化	拆检清洗密封面，更换阀座密封圈或球体
阀杆处外漏	填料磨损、压盖松动、阀杆拉伤	均匀拧紧压盖螺母，必要时更换填料或阀杆
启闭扭矩明显增大	介质结晶、密封圈膨胀、阀体内有异物	清洗流道，更换适配温度等级的密封材质
气动执行器动作不到位	气源压力不足、行程限位未调好、扭矩选型偏小	检查气源与三联件，重新调整限位，核算执行器扭矩
阀体连接处渗漏	对夹螺栓未均匀紧固、垫片老化	按对角顺序重新紧固，更换密封垫片

九、为什么采购方更愿意选择温州阀门产业集群

温州是国内阀门制造的重要集聚区，从铸造、机加工、密封件配套到表面处理、检测装配，形成了完整的产业链。对采购方而言，这意味着三件事：一是交期可控，常规规格现货充足，非标定制响应速度快；二是配套齐全，同一家供应商往往能同时提供意大利式球阀、法兰球阀、不锈钢球阀、气动球阀、不锈钢蝶阀、衬氟蝶阀等系列，减少多头采购的沟通成本；三是价格透明，产业集聚带来的成本优势会直接体现在报价上，蝶阀价格、球阀价格都更有竞争力。

闽高阀门（mingaofm.com）立足温州阀门产业带，长期专注于球阀、蝶阀等流体控制产品的研发与制造，产品线覆盖意大利式球阀、对夹式薄型球阀、法兰球阀、不锈钢球阀、气动球阀、不锈钢蝶阀、衬氟蝶阀、衬氟阀门等多个系列，可依据客户的介质、温度、压力与连接标准提供选型建议与非标定制服务。对于需要批量配套的工程项目，通常还可以根据图纸提供整体阀门清单方案，帮助采购方统一口径、统一材质、统一品牌，减少现场安装时的规格错配问题。

十、关于意大利式球阀的常见问题解答

问：意大利式球阀和普通法兰球阀可以互换吗？

不能直接互换。两者结构长度不同，安装所需的空间和配套法兰也不一样。更换时通常需要改动管道，或在对夹式位置增加过渡短管。设计阶段就应确定采用哪种形式。

问：意大利式球阀能用于蒸汽管路吗？

可以，但要选对密封材质。普通 PTFE 密封长期使用温度一般在 150℃以内，饱和蒸汽工况建议选用 PPL 或对位聚苯密封，并在采购时明确告知介质为蒸汽、工作温度与压力，由厂家推荐适配型号。

问：手柄款能不能后期改成气动？

只要阀体顶部带有 ISO 5211 标准连接法兰，就可以拆下手柄、加装支架与联轴器，再装配气动执行器。建议在最初采购时就确认连接法兰规格，避免后期无法匹配。

问：如何判断球阀该换新还是维修？

如果只是密封圈老化、填料渗漏，更换易损件即可；如果球体表面出现明显划痕、阀体内腔腐蚀减薄、阀杆变形或扭矩异常，通常建议整体更换，因为局部修补难以保证长期密封可靠性。

结语

意大利式球阀之所以能在众多工业场景中站住脚，靠的不是花哨的概念，而是"结构短、重量轻、流阻小、密封好、维护方便"这几条实实在在的性能。选型时把介质、温度、压力、口径、连接方式和驱动方式六个维度逐一确认，再配合规范的安装与定期维护，一只薄型球阀往往能在管线上稳定服役多年。对于正在为紧凑管廊、自动化产线或腐蚀性介质寻找解决方案的工程人员来说，意大利式球阀值得放进备选清单认真评估。
