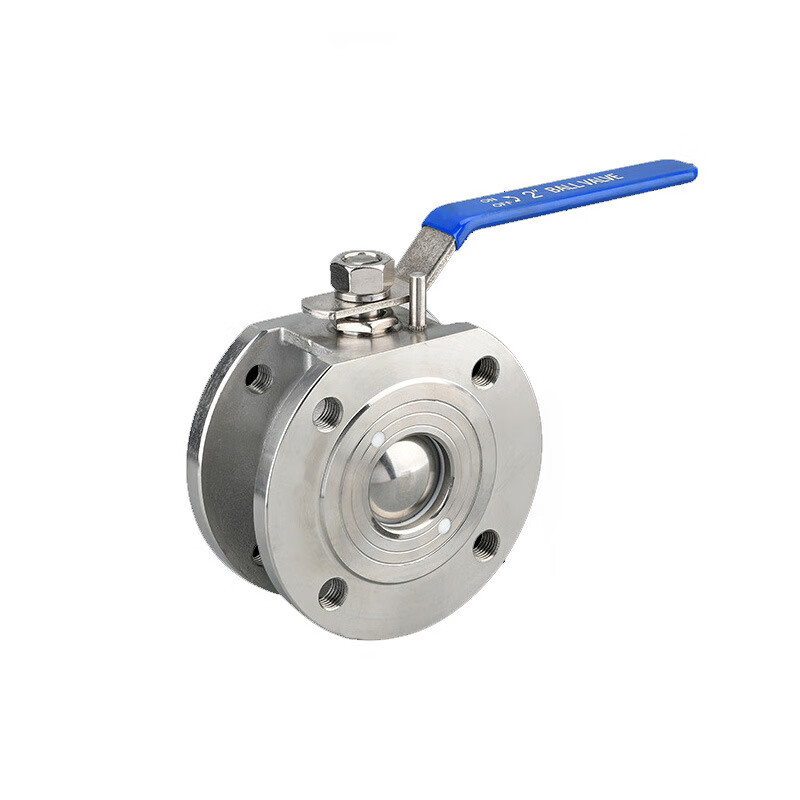

意大利式球阀全解析：结构原理、选型要点与行业应用实践
在工业管路系统中，球阀凭借启闭迅速、流阻小、密封可靠的特点，一直是切断与切换环节的主力产品。而在众多球阀结构型式里，意大利式球阀（业内也常称为对夹式薄型球阀、意式超薄球阀）以紧凑的结构长度和出色的经济性，逐渐在食品、制药、化工、水处理、造纸印染等行业占据了一席之地。本文从结构原理出发，系统梳理意大利式球阀与常规法兰球阀的差异、材质与密封的选择逻辑、选型参数以及安装维护经验，供工程设计、设备采购和现场运维人员参考。
一、什么是意大利式球阀
意大利式球阀最早源于欧洲管路设计理念，核心思路是"把阀体做薄、把连接做简"。它的阀体两端不设独立法兰，而是做成对夹式结构，安装时用长螺栓穿过阀体，将阀门夹在两片管道法兰之间。由于阀体长度大幅缩短，业内也把它归入对夹式薄型球阀、薄型球阀的范畴。
其基本结构通常包括以下几个部分：
- 阀体：整体式或两片式结构，材质多为不锈钢 CF8（304）、CF8M（316/316L）或碳钢 WCB，腐蚀性介质工况则采用衬氟结构；
- 球体：304 或 316 不锈钢，表面经镜面抛光或镀硬铬处理，全通径或缩径设计；
- 阀座密封：常见 PTFE、RPTFE、PPL（对位聚苯）等，负责球体与阀体之间的双向密封；
- 阀杆：带防吹出结构和防静电装置，避免介质压力冲击下阀杆飞出；
- 驱动端：顶部为 ISO 5211 标准安装平台，可装手柄、蜗轮箱、气动执行器或电动执行器。
工作原理与普通球阀一致：旋转 90° 即可完成全开或全闭，介质通道为直通式，全开时流阻接近管段本身。区别在于，它把"长度"这件事压缩到了极致。
二、意大利式球阀与法兰球阀、普通薄型球阀的区别
很多采购人员会在意大利式球阀和法兰球阀之间犹豫，其实两者定位差异明显。
- 结构长度不同：同规格下，意大利式球阀的整体长度通常只有法兰球阀的三分之一到二分之一，在设备内部、管廊夹层、撬装装置等空间受限的位置优势明显。
- 连接方式不同：法兰球阀两端自带法兰，用短螺栓分别与管道法兰对接；意大利式球阀为对夹连接，需要贯穿两侧法兰的长螺栓，对管道法兰的平行度和同心度要求更高。
- 重量与成本不同：阀体材料用量少，整阀重量轻，运输、吊装、支架成本都随之下降。相同口径下，意大利式球阀的采购成本一般低于同材质法兰球阀。
- 承压与口径上限不同：受结构刚性限制，意大利式球阀常用口径集中在 DN15～DN200，压力等级以 PN10、PN16、PN25 为主；超大口径或高压工况，仍建议选用法兰球阀。
与不锈钢蝶阀、衬氟蝶阀相比，意大利式球阀的切断密封等级更高，适合需要零泄漏或频繁启闭的工位；而蝶阀在大口径、低压差、成本敏感的场景中更具优势。实际工程中，两者常常搭配使用：主管路大通径用蝶阀控制成本，支路和关键切断点用意大利式球阀保证密封。如果比较蝶阀价格与球阀价格的差异，还需要把使用周期内的密封件更换成本、停机损失一并算进去，不能只看采购单价。
三、材质与密封：不锈钢球阀、衬氟阀门如何取舍
材质选择的核心依据是介质性质、温度和浓度。
- 不锈钢球阀：304 适用于水、蒸汽、中性介质和大多数食品物料；316、316L 因含钼，耐氯离子点蚀能力更强，常用于制药、纯化水、啤酒、乳制品及轻度腐蚀性化工介质。
- 衬氟阀门：阀体内壁衬 F46、PFA 等氟塑料，或采用全衬氟球体与阀座，用于盐酸、硫酸、次氯酸钠、混酸等强腐蚀介质。衬氟球阀在化工、电镀、酸洗、脱硫系统中应用广泛。
- 碳钢 WCB：适合油品、循环水、蒸汽等无腐蚀工况，成本更低，但需注意内壁防腐处理。
密封材料的选择同样关键。PTFE 密封适用温度大致在 -20℃～180℃，是应用最广的选项；RPTFE 通过添加玻璃纤维或碳纤维提升耐磨性和抗蠕变性，适合频繁启闭；PPL 可耐受 200℃ 以上高温，常用于蒸汽、导热油系统。需要注意的是，PTFE 在高温下会产生冷流变形，长期高温工况应优先考虑 PPL 或金属硬密封结构。
四、手动与气动球阀：驱动方式的匹配逻辑
意大利式球阀的顶部安装平台符合 ISO 5211 标准，驱动方式切换非常灵活。
- 手动手柄：适用于启闭频率低、口径 DN80 以下的场合，结构简单、免维护。
- 蜗轮箱：DN100 以上手动操作时，靠齿轮减速降低扭矩，操作更省力。
- 气动球阀：配双作用或单作用（弹簧复位）气动执行器，可实现远程控制、快速切断。单作用型在断电断气时自动回到安全位置，适合危险介质管路。可加装电磁阀、限位开关、空气过滤减压阀、阀门定位器等附件。
- 电动球阀：适合无气源、需精确调节或接入 DCS 系统的场合，但成本与维护复杂度相对更高。
选用气动球阀时，需要确认气源压力（通常 0.4～0.7MPa）、动作时间、防爆等级和防护等级，避免执行器扭矩选小导致阀门关不严。
五、选型要点：六个参数定方案
面对一份阀门采购清单，建议按以下顺序逐项确认：
- 公称通径 DN：结合流量和流速确定，全通径流阻小但体积略大，缩径更紧凑但压损增加；
- 公称压力 PN：常见 PN16、PN25，管道系统压力等级需与阀门匹配；
- 介质与温度：直接决定阀体材质和密封材料；
- 连接标准：确认管道法兰标准是 GB、HG、ANSI 还是 DIN，螺栓孔距必须对应；
- 驱动方式：手动、气动、电动，以及是否需要信号反馈；
- 特殊要求：食品医药行业需卫生级抛光、无死角；易燃易爆场合需防静电、防火结构。
六、典型行业应用场景
意大利式球阀的适用面相当广，以下行业的应用尤为集中：
- 食品与饮料：乳制品、啤酒、白酒、软饮料、调味品生产线的物料切换和 CIP 清洗回路，多用 304/316L 不锈钢球阀；
- 粮食与食用油加工：油脂输送、精炼工段，要求密封可靠、易清洗；
- 制药与生物制品：纯化水、注射用水、药液管路，讲究内壁光洁度和材质合规；
- 化工与化学制品：酸碱输送、化肥、涂料、树脂生产，衬氟阀门是主力；
- 纺织印染：染液、助剂、蒸汽管路，耐温耐腐蚀要求突出；
- 造纸与纸制品：纸浆、白水、化学添加剂系统，薄型结构便于密集布管；
- 水处理与环保设备：自来水、中水回用、污水提升、加药系统；
- 石油加工与电力：油品切换、循环水、脱硫脱硝辅助管路。
这些场景的共同点是管路密集、安装空间紧张、切换动作频繁，正好对应意大利式球阀的优势区间。
七、安装与维护的实操经验
对夹式结构的安装质量直接影响密封寿命，以下几点在现场最容易被忽略：
- 安装前清理管道法兰密封面和阀座通道，焊渣、铁屑是划伤球体的头号原因；
- 确认两侧管道法兰平行、同心，必要时加装临时支撑，避免强行对拉；
- 长螺栓按对角线顺序分 2～3 次均匀拧紧，扭矩不宜过大，防止阀体受压变形导致球体卡涩；
- 阀门应处于全开位置安装，避免球体在拧紧过程中受挤压；
- 介质含颗粒时，建议在阀前加装过滤器，防止颗粒嵌入阀座密封面；
- 长期存放的阀门应保持微开状态，避免阀座长期受压产生永久变形。
维护方面，日常巡检主要关注外漏、操作扭矩变化和异常噪声。若出现启闭困难，多与介质结晶、密封件膨胀或螺栓过紧有关；出现内漏，则需检查球体表面划伤和阀座磨损，及时更换密封件即可，不必整阀报废。
八、常见故障与排查思路
- 启闭扭矩偏大：检查螺栓是否过紧、阀座是否膨胀变形、介质是否结晶；
- 阀杆处外漏：多为填料或 O 型圈老化，可压紧填料压盖或更换密封件；
- 关闭后仍有内漏：确认阀门是否真正旋转到位，检查球体与阀座间是否有异物；
- 气动执行器不动作：排查气源压力、电磁阀信号、执行器齿轮与阀杆连接是否松脱。
九、如何挑选合适的阀门厂家
温州是国内重要的阀门产业集群地，产业链完整、配套齐全，聚集了大量阀门厂家。选择供应商时，建议重点考察几个方面：一是材质证明与检测报告是否齐全，能否提供光谱分析和压力试验数据；二是生产设备与工艺水平，铸造、机加工、装配、试压是否自主可控；三是是否有对应行业的实际应用案例；四是常规型号是否有现货库存，交期能否保障；五是售后响应速度和技术选型支持能力。
闽高阀门扎根温州阀门制造基地，长期专注于意大利式球阀、对夹式薄型球阀、法兰球阀、不锈钢球阀、气动球阀以及不锈钢蝶阀、衬氟蝶阀、衬氟阀门等产品的研发与生产，产品覆盖食品、制药、化工、水处理、印染、造纸等多个行业。如需了解具体型号参数、材质配置或询价，可访问 mingaofm.com 查看产品资料并与技术团队沟通。
十、常见问题解答
问：意大利式球阀可以双向密封吗？
答：绝大多数产品为正双向密封结构，介质从任意一端进入均可实现切断，但安装时仍建议遵循厂家标注的推荐流向，尤其在缩径或高压差工况下。
问：对夹式薄型球阀能用在蒸汽管路上吗？
答：可以，但需选用 PPL 或金属密封并配耐高温阀座，普通 PTFE 密封长期在 180℃ 以上容易变形失效。
问：薄型球阀和蝶阀怎么选？
答：以切断密封为首要目标、口径在 DN200 以内时优先选球阀；口径大、压差低、预算敏感时可选蝶阀。两者在蝶阀价格上更具优势，但在密封等级和使用寿命上存在差距，需结合工况权衡。
总体来看，意大利式球阀是一种"以小博大"的产品：用更短的结构长度、更轻的整阀重量和更低的综合成本，换取了接近常规球阀的密封性能。选型时把介质、温度、压力、连接标准和驱动方式五件事确认清楚，再配合规范的安装与定期维护，这类阀门完全能够在多数工业管路上稳定服役多年。
